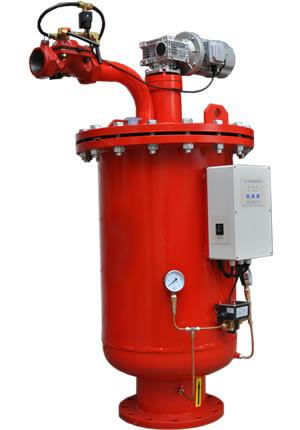

全自动自清洗过滤器原理
当水从进水口进入过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，自清洗过滤器进出口的压差达到预设值、达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出，清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及
PLC
控制。
自清洗过滤器可在线实现自动清洗、自动排污等功能，操作配备差压/时间/手动三种功能,具有过滤精度高、反清时间短、清洗水量少、压力损失小等优点，为您的水系统提供稳定的水质保证。
产品结构图
应用范围
工业过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；制冷采暖水系统。
灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。
产品特点
■单台最大过滤流量可达 4000m3/h
■过滤精度从 4000
微米-25微米
■滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—25μm）
■最小工作压力≥0.1MPa
■最高工作压力≤1.6MPa(特殊可定制)
■工作温度≤95℃
■电源：380V/50Hz
■控制电压：AC24V
■清洗方式：刷式
■控制方式：压差、时间、手动及
PLC
■清洗时间：10-200 秒可调
■控制方式：压差、时间、手动及 PLC
全自动过滤器产品选型
为了能更适用客户的水系统的技术要求，过滤效果，达到为客户节能、省电、省水、环保的要求。
您在选择自清洗过滤器的时候，请考虑以下几个参数
1、处理流量
2、过滤介质的化学性质
3、过滤介质的悬浮物浓度
4、要求的过滤精度
5、管道的压力
过滤精度对照表
微米（μm） | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
目数 | 1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |
自清洗过滤器产品规格表
型号 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | 排污口（mm） | 电机功率（KW） | 流量(m3/h) | 重量(Kg) |
WX-80-304 | 250 | 1000 | 420 | 550 | 550 | 40 | 0.09 | 50 | 80 |
WX-100-304 | 255 | 1010 | 425 | 550 | 565 | 40 | 0.09 | 80 | 105 |
WX-125-304 | 255 | 1060 | 425 | 550 | 565 | 40 | 0.18 | 125 | 130 |
WX-150-304 | 279 | 1200 | 550 | 598 | 620 | 40 | 0.18 | 150 | 180 |
WX-200-304 | 306 | 1400 | 718 | 660 | 680 | 40 | 0.18 | 320 | 235 |
WX-250-304 | 325 | 1680 | 848 | 708 | 725 | 40 | 0.18 | 490 | 280 |
WX-300-304 | 380 | 1720 | 930 | 813 | 830 | 50 | 0.25 | 710 | 420 |
WX-350-304 | 478 | 2050 | 1080 | 940 | 956 | 50 | 0.25 | 970 | 537 |
WX-400-304 | 550 | 2280 | 1228 | 1000 | 1020 | 50 | 0.25 | 1260 | 620 |
WX-450-304 | 654 | 2450 | 1372 | 1180 | 1190 | 50 | 0.25 | 1600 | 685 |
WX-500-304 | 706 | 2900 | 1508 | 1255 | 1285 | 65 | 0.55 | 1970 | 738 |
WX-600-304 | 840 | 3450 | 1828 | 1298 | 1320 | 65 | 0.55 | 2500 | 860 |
WX-700-304 | 1008 | 3960 | 2160 | 1460 | 1680 | 65 | 0.75 | 3500 | 1400 |
过滤器材质
■壳体：碳钢、304 不锈钢、316L 不锈钢
■滤网：304 不锈钢、316L 不锈钢
■刷架：304
不锈钢、316L 不锈钢
■排污阀：铸铁、铜、不锈钢
■控制器：PVC、铝
■密封圈：EPDM 橡胶
■清洗刷：不锈钢、尼龙
全自动过滤器安装与连接
1、设备本体安装
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。自清洗过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
安装形式一
（3）自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。
（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过
10
米。
（6）安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。
（7）自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。（见下图）
安装形式二
两台过滤器并联安装图
2、电源连接
（1）本设备在出厂时，控制系统与清洗电机、电动排污阀以及差压控制器之前的电缆已经连接好，在安装时只需要将控制箱留出的电源线连接好即可。
（2）在连接电源时，请根据功率选择合适的电源线连接，按以下图示所标颜色正确接线。
（3）如果设备本体上有电机转向标识时，请按照电机的转动方向标识调整电源线的连接顺序。
电源线连接示意图
3、设备调式
（1）打开电源开关时，电源指示灯应该点亮。
（2）在调式电动部分时，请注意电机的转动方向要与标识方向一致
（3）使用中要根据现场系统的实际要求设定差压，以便能及时清洗排污。
（4）当需要人工强制清洗排污时，可以将控制系统转到手动控制（具体操作见下面操作说明）。
（5）若清洗系统反复清洗，压差仍不能降低至设定值，应停机检修。
4、操作说明
箱操作界面如下图，系统启动时默认处于自动控制状态，自动状态指示灯亮。如需手动即时工作时，请按一下状态选择键，当自动状态指示灯暗、手动状态指示灯亮时，系统处于手动工作状态，此时，
按启动键可启动系统清洗和排污，如需停止，则按停止键，若需回到自动控制状态，则按一下状态选择键，当自动状态指示灯亮、手动状态指示灯暗时，系统处于自动工作状态。
时间控制模式：由于系统的需要，有的客户需要定时和差压同时运行，即在达不到清洗差压时，
如果清洗时间到了，过滤器仍然会自动启动。在开启电源前按住“启动”键，开启电源，电源指示灯闪烁，时间控制模式启动。若要取消，则在开启电源前按住“停止”键，开启电源，电源指示灯长亮，时间控制模式启取消。
注：标准型控制箱的清洗设定时间请在订货前注明。
标准型控制面板示意图
控制器在出厂前的默认差压是 100Kpa（即 1 公斤），用户可根据系统实际需要调整合适的差压范
围，设定方法见下图，当调整螺钉顺时针方向旋转一圈为差压值增大 10Kpa（即 0.1 公斤），当调整螺钉逆时针方向旋转一圈为差压值减小 10Kpa（即 0.1
公斤）。如果想校正差压控制器时，请参照过滤器设备上的进出口压力表的数值进行校正。
差压控制器示意图
